Vivado AXI-DMA开发

0. 参考资料

Xilinx PG021 AXI IP手册
AXI DMA示例程序：axidma: Vitis Drivers API Documentation

1. AXI DMA概述

AXI DMA即利用AXI接口的Direct Memory Access（直接内存访问），为内存和AXI-Stream流的外设之间提供高带宽内存访问。其功能框图如下图所示：

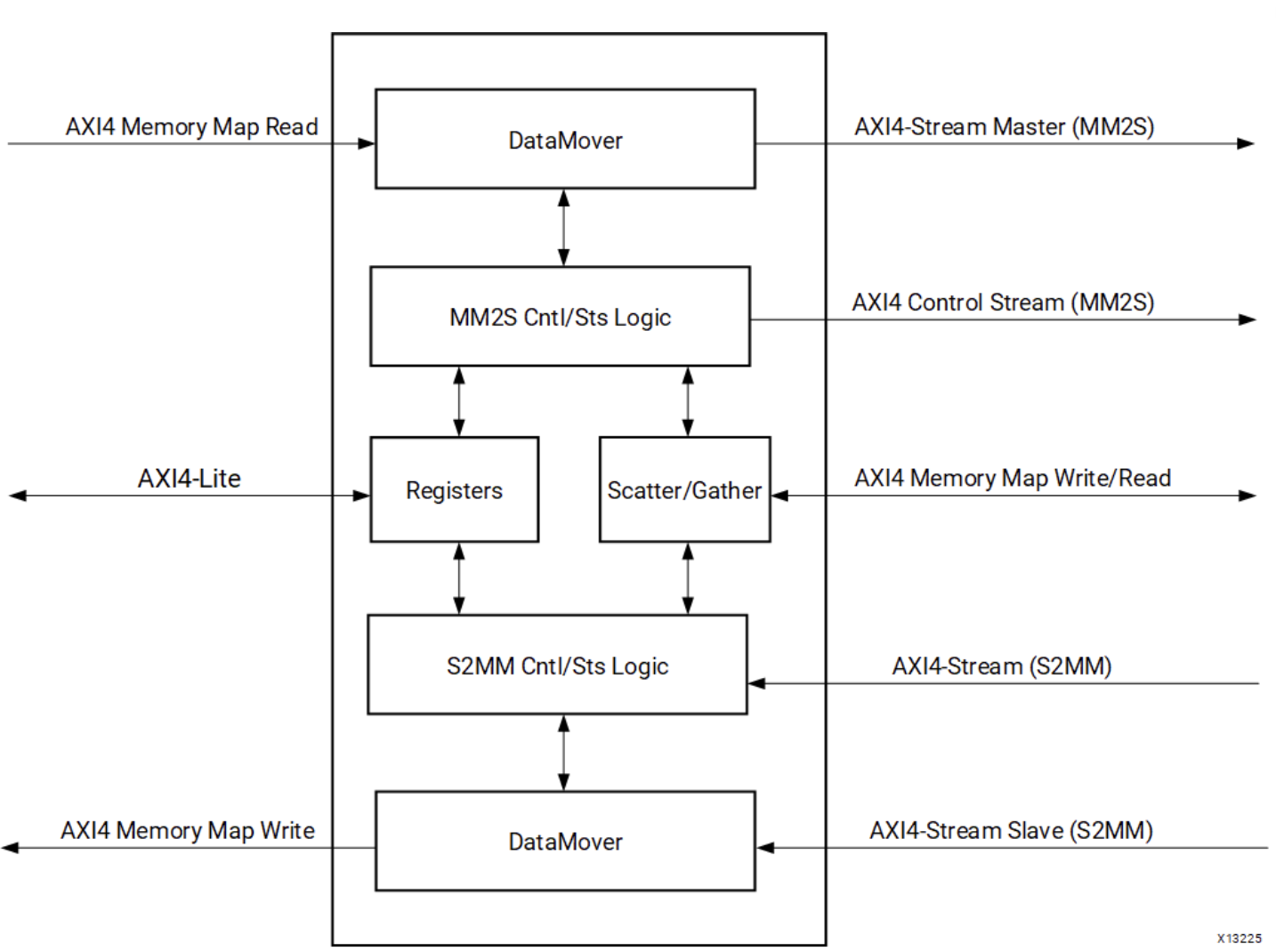

The Functional composition of the AXI-DMA IP Core

其中有两类访存数据的接口：Memory Map和Stream。Memory Map（存储映射）的接口是负责读取存储空间（如DDR）的数据（本质是AXI4-Full接口），经过DataMover之后转换成AXI Stream数据（或主或从）。AXI4 Control Strea、AXI4 Memory Map Write/Read 和 AXI4 Stream是Scatter/Gather功能下的接口。AXI-Lite为AXI总线的配置接口。

2. AXI DMA时钟接口介绍

本IP Core共有四个时钟输入：

Signal Ports	Description
`m_axi_mm2s_aclk`	用于MM2S接口
`m_axi_s2mm_aclk`	用于S2MM接口
`s_axi_lite_aclk`	用于AXI-Lite控制接口
`m_axi_sg_aclk`	用于Scatter/Gather接口

时钟逻辑有同步和异步两种，在同步时钟逻辑下，所有逻辑跑在同一频率下。m_axi_sg_aclk、m_axi_mm2s_aclk、m_axi_s2mm_aclk三个时钟信号需要绑定在同一个时钟源下。s_axi_lite_aclk可以给一个频率低一点的时钟。在异步时钟逻辑下，只需保证s_aci_lite_aclk频率小于等于m_axi_sg_aclk小于等于m_axi_mm2s_aclk、m_axi_s2mm_clk中较小的那个。

3. 编程顺序（即想使用AXI-DMA我需要从何开始）

3.1. Direct Register Mode 直接寄存器模式 (Simple DMA, 简单DMA)

在简单DMA模式下，Scatter/Gather功能是用不到的（Disabled），数据传输通过对DMACR（DMA Control Register）、源地址、目的地址和长度寄存器的访问初始化发起传输。传输完成后，如果使能了中断输出，那么DMASR(Status Register).IOC_lrq会有效，生成一个中断输出。MM2S和S2MM均可使用。

DMA的MM2S（存储器映射到Stream通道）的配置：

MM2S_DMACR.RS = 1 (Run/Stop 比特置1，启动通道运行)；DMASR.Halted = 0 (暂停位置低，表示MM2S通道正在运行)；
（可选，推荐，用于中断信号产生）MM2S_DMACR.IOC_IrqEn = 1; MM2S_DMACR.Err_IrqEn = 1;
MM2S_SA寄存器中写一个有效的源地址。注意源地址需对齐。
（补：何为地址对齐（Data Alignment），假如存储映射区的数据位宽为32b，一个寄存器存储8b的数据，所以32b需要4个寄存器，数据地址应以4进行偏移：0x0, 0x4, 0x8, 0xC. 如果使能数据重对齐（Data-realignment enable, DRE），则AXI Stream的数据只要小于128b，源地址的偏移量可以是任意的）
MM2S_LENGTH寄存其中写要传输的数据的字节数。且该寄存器是必须最后一个配置，其他寄存器配置可以是任意顺序的。

S2MM的操作和上面一模一样…

3.2. IPCore的使用（Vivado平台）

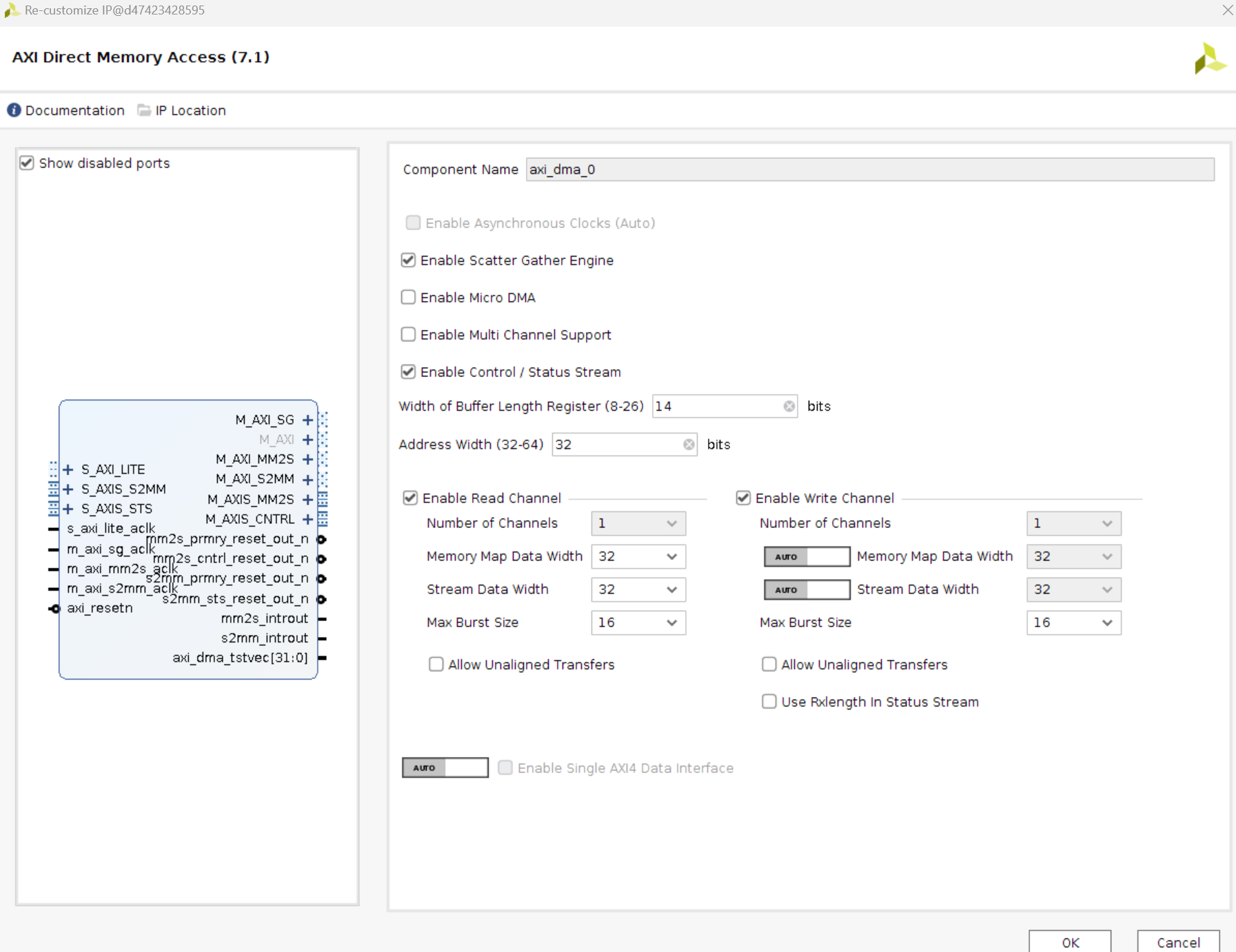

下图为VIvado 2019.2平台中的AXI-DMA IP核（v7.1）的配置界面
AXI-DMA IP核（v7.1）配置界面

大部分的配置接口都在上面有提到，详细的可以参考PG021手册。下面我们用一个简单的例子来演示怎么用AXI DMA。

3.2.1 创建 ZYNQ7000 Block design

加入Zynq7 Processing System IP，并作如下配置：

①: 找到PS-PL Configuration，在HP Slave AXI Interface中找到S AXI HP0 Interface并勾选启用

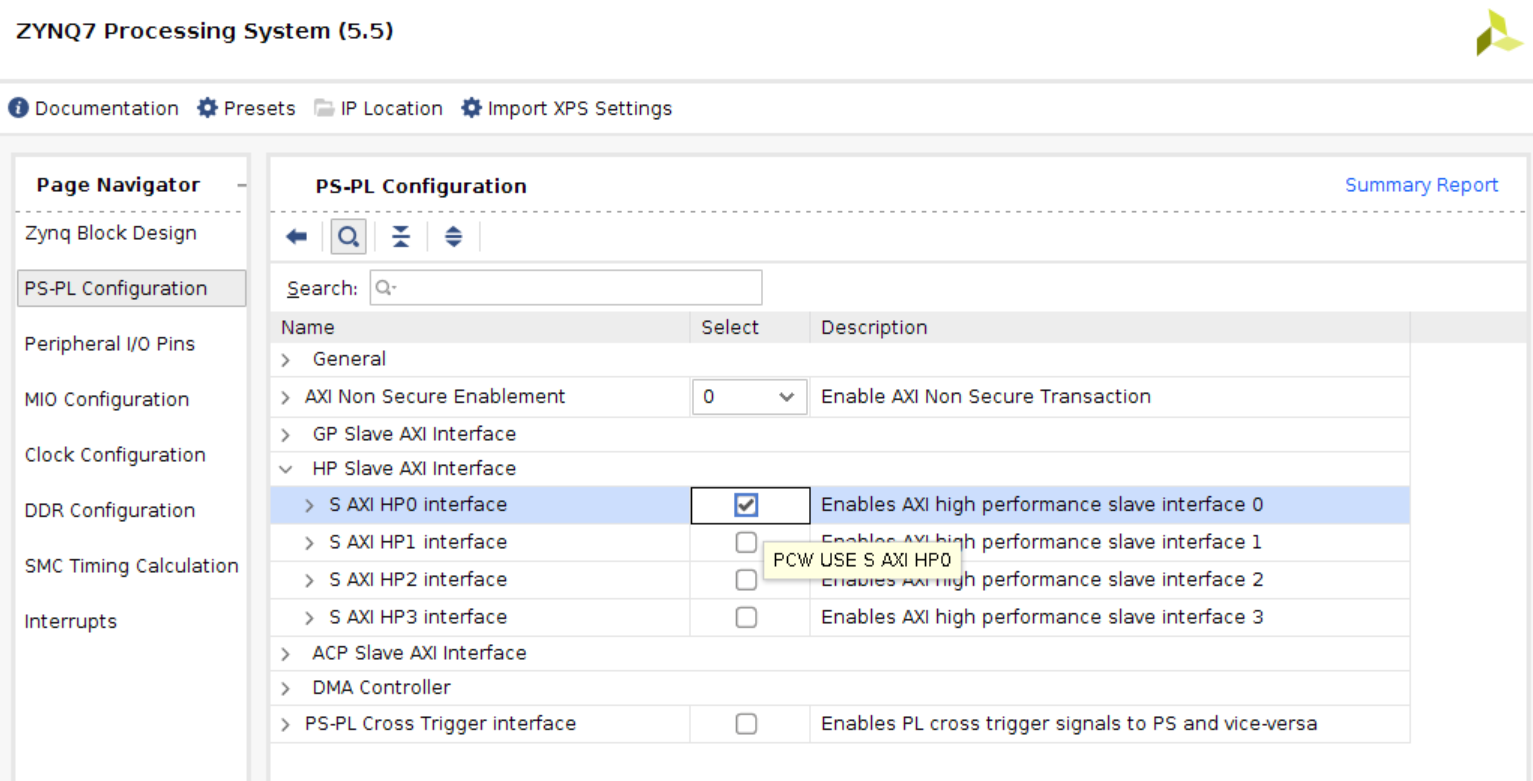

启用S AXI HP0 Interface

②: 依然在PS-PL Configuration界面中，在General->Enable Clock Resets勾选FCLK_RESET0_N

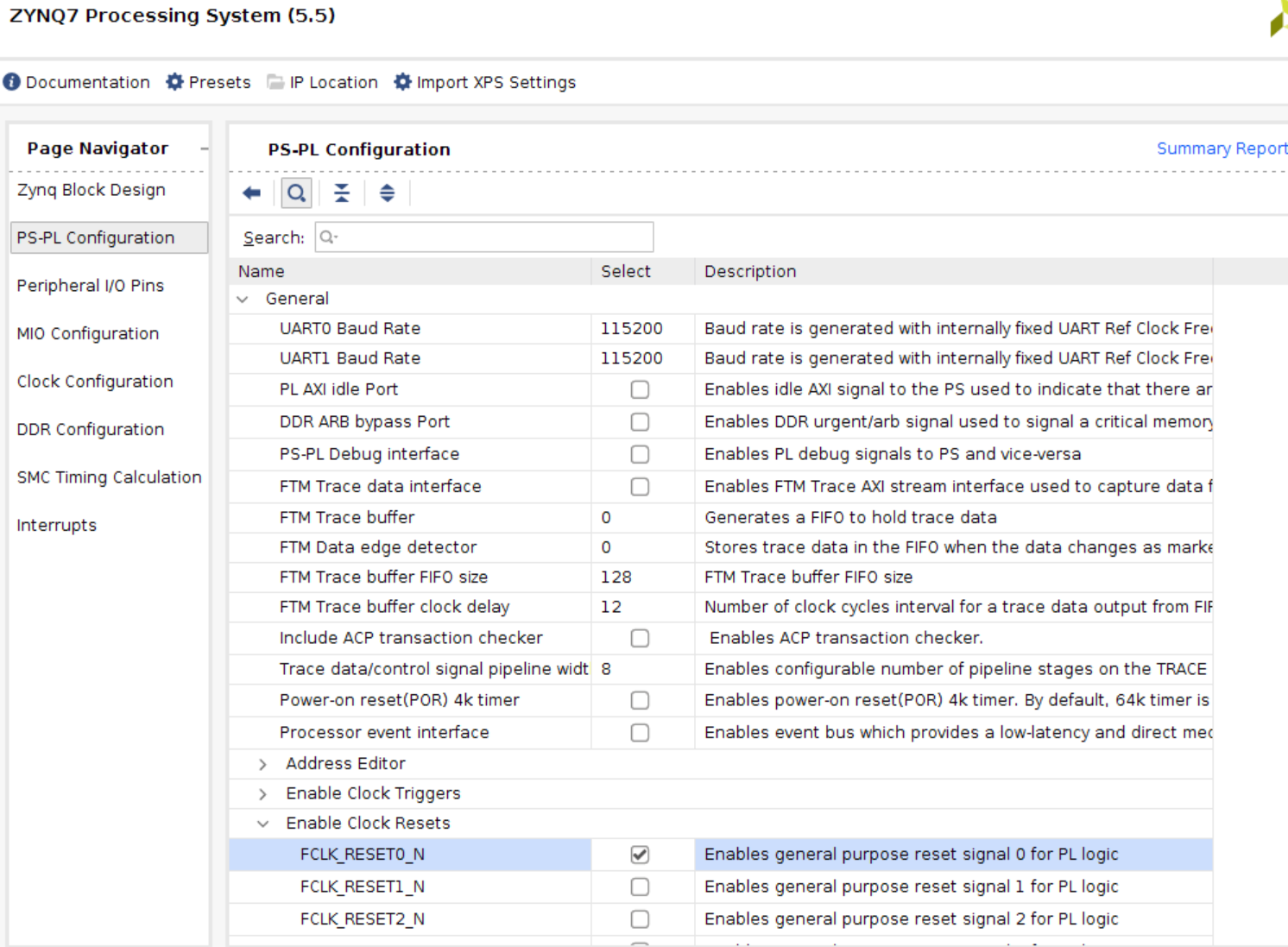

勾选FCLK_RESET0_N

③: 在AXI Non Secure Enablement->GP Master AXI Interface中勾选M AXI GP0 Interface

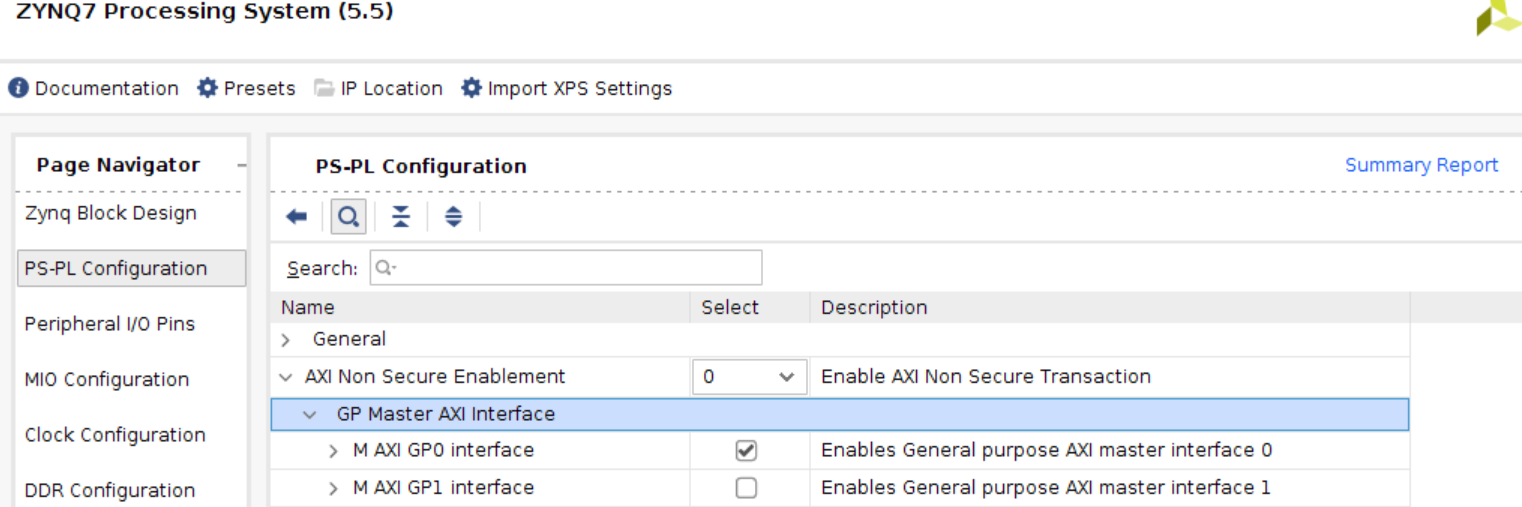

勾选M AXI GP0 Interface

④: 找到Clock Configuration界面，在PL Fabric Clocks中勾选FCLK_CLK0并更改时钟频率为100MHz。

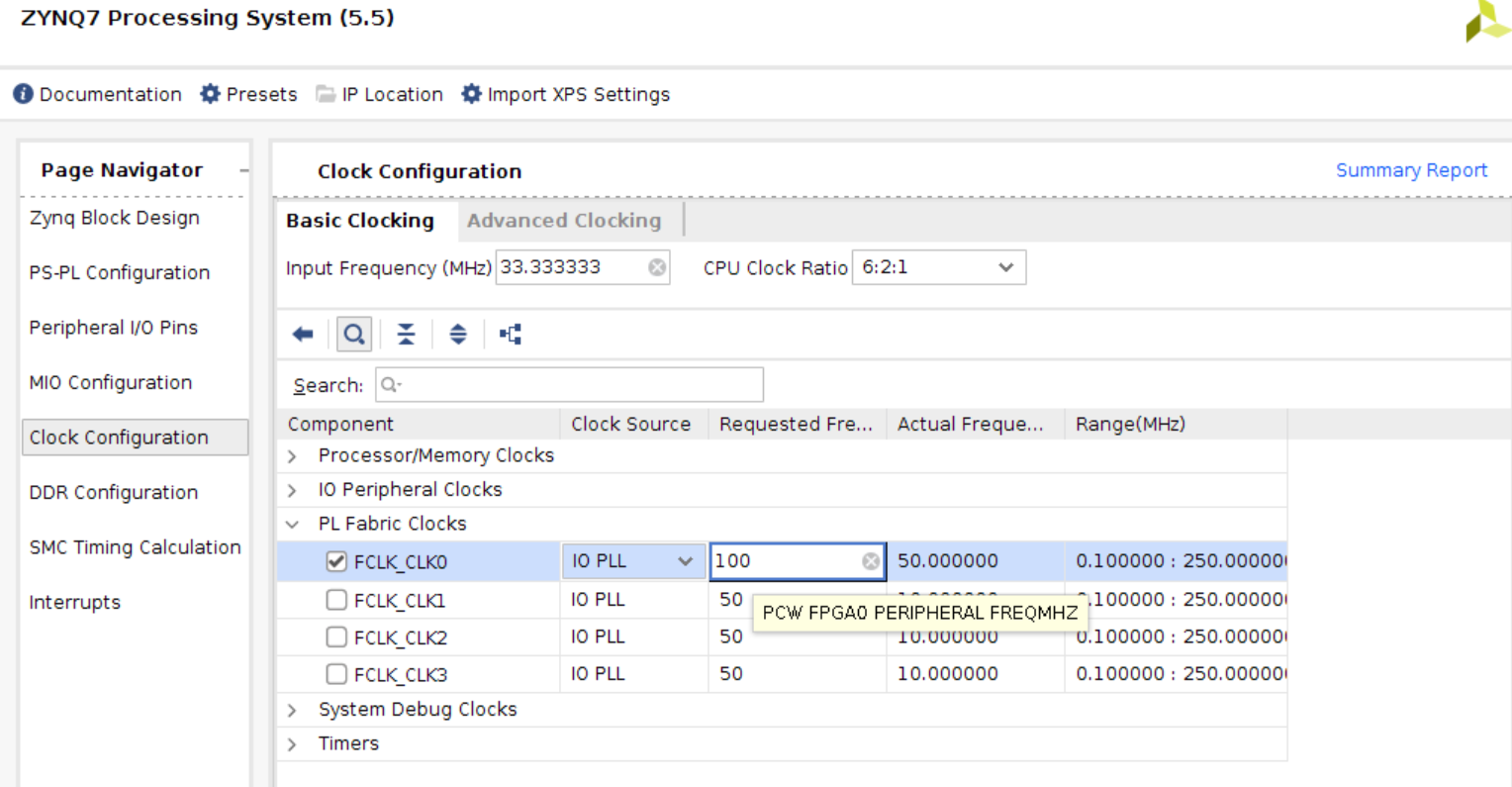

启用FCLK_CLK0(100MHz)

⑤: 设置中断：找到Interrupts，勾选Fabric Interrupts并在下拉菜单PL-PS Interrupt Ports中勾选IRQ_F2P[15:0]

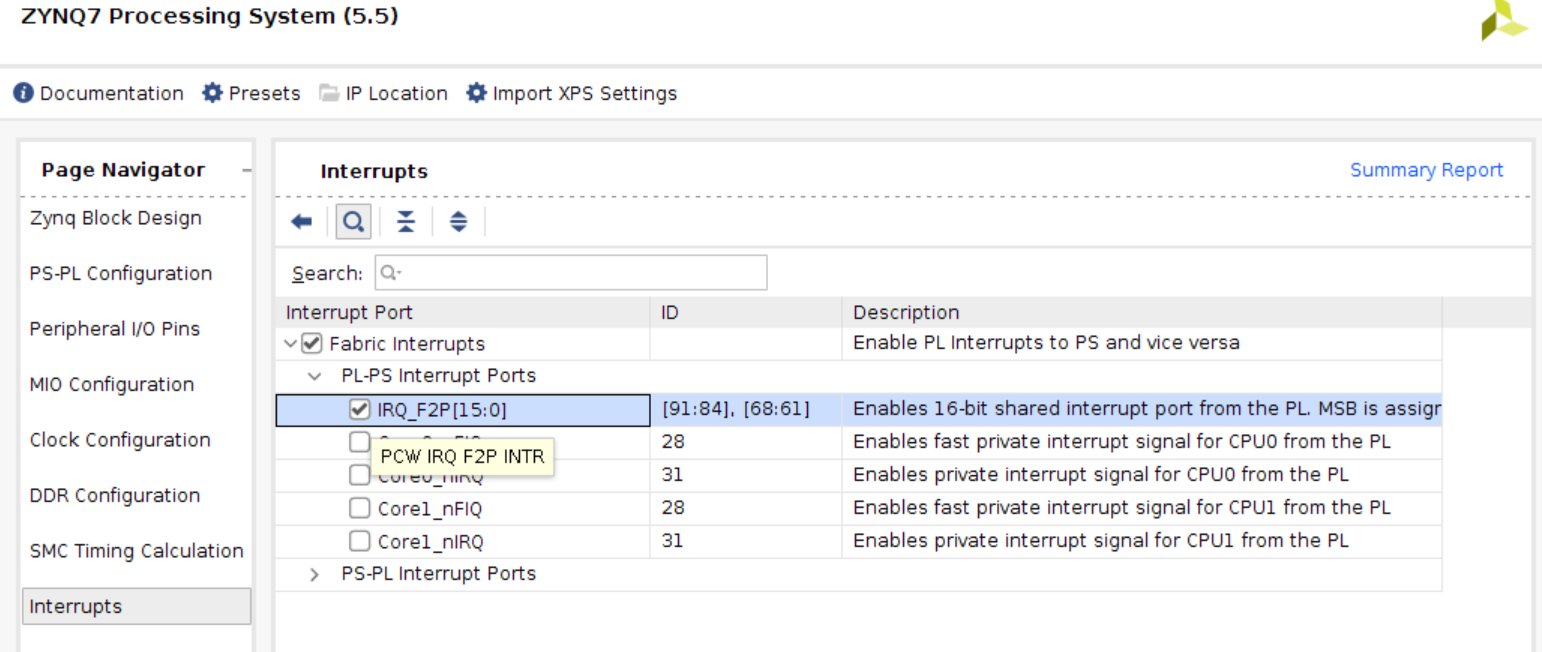

alt text

⑥: 点击OK

3.2.2 添加AXI DMA IP核

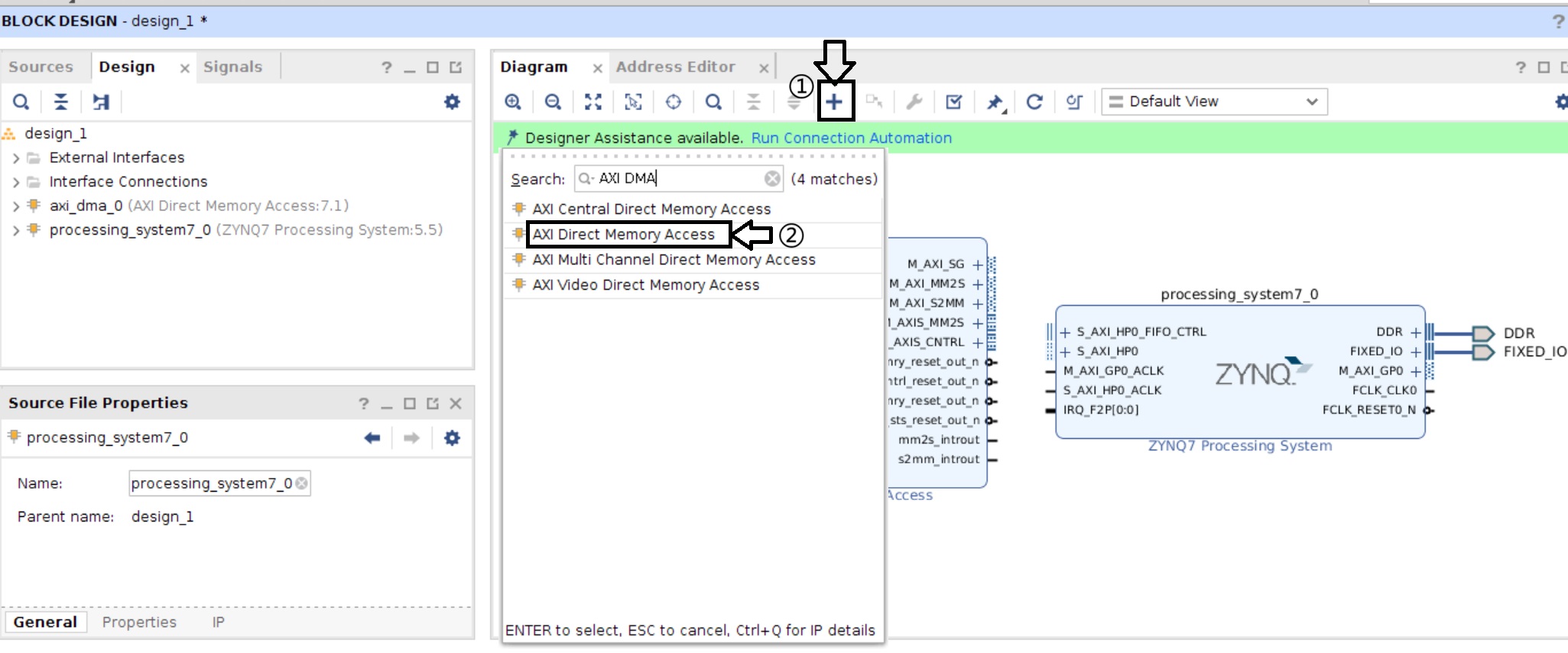

①: 在IP库中搜索AXI DMA并添加到当前的Block Design中。（详细步骤见图）
添加AXI DMA IP

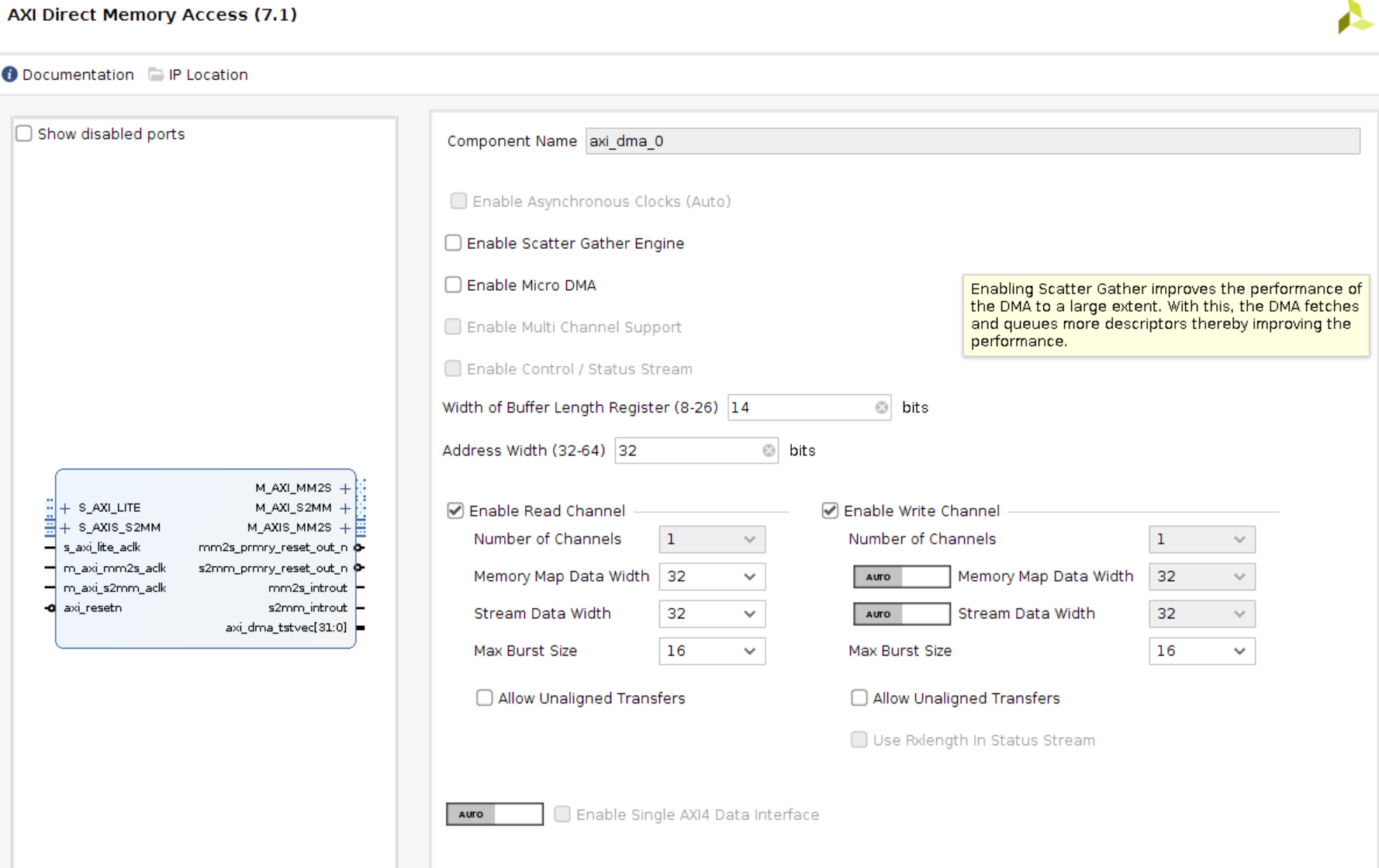

②: 取消勾选Enable Scatter Gather Engine
取消S/G模式

③: 点击OK

3.2.3 添加AXI4 Stream Data FIFO IP核

在IP库中搜索AXI4 Stream FIFO并添加到当前的Block Design中。（详细步骤见图），保持默认设置即可。

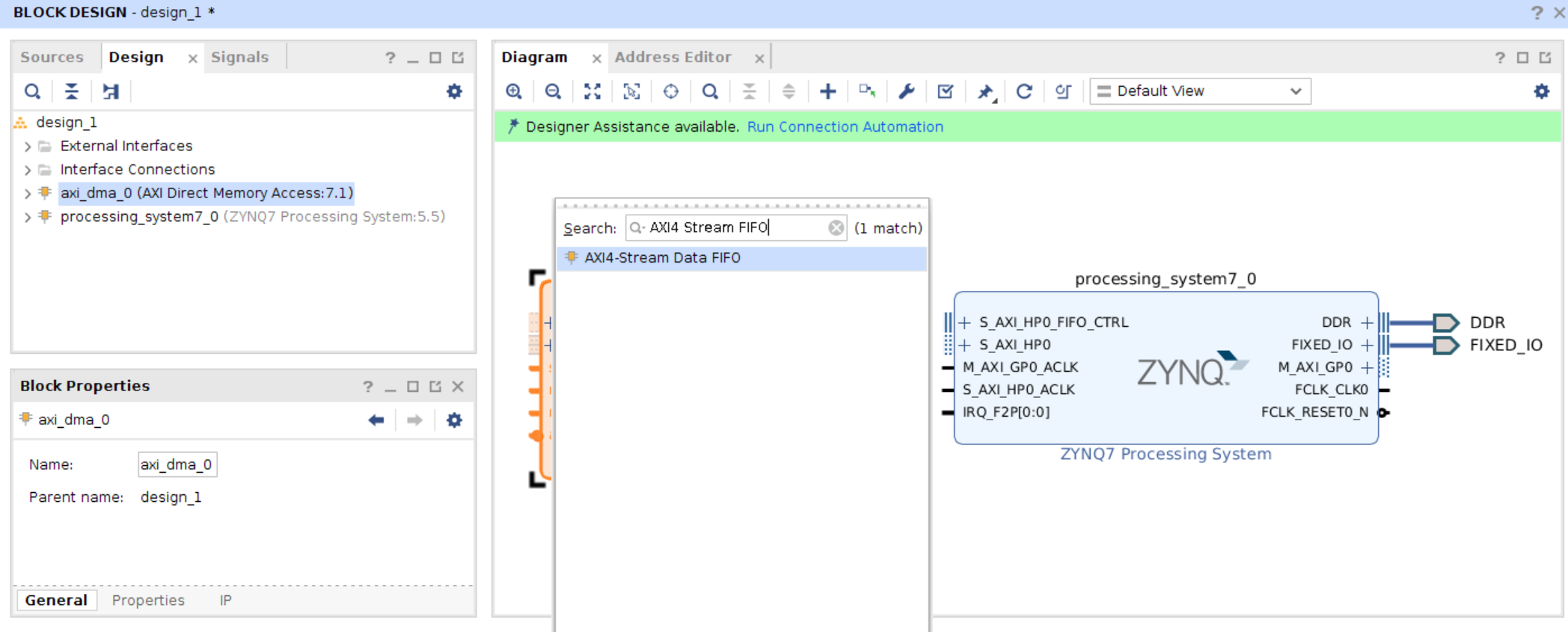

添加AXI4 Stream FIFO IP

3.2.4 将AXI DMA的中断信号与PS端互联

AXI DMA的两个中断输出信号mm2s_introut和s2mm_introut均为一位，我们想将他们合并成一个两位的数据输入PS端。这时候需要一个COncat IP核进行合路。

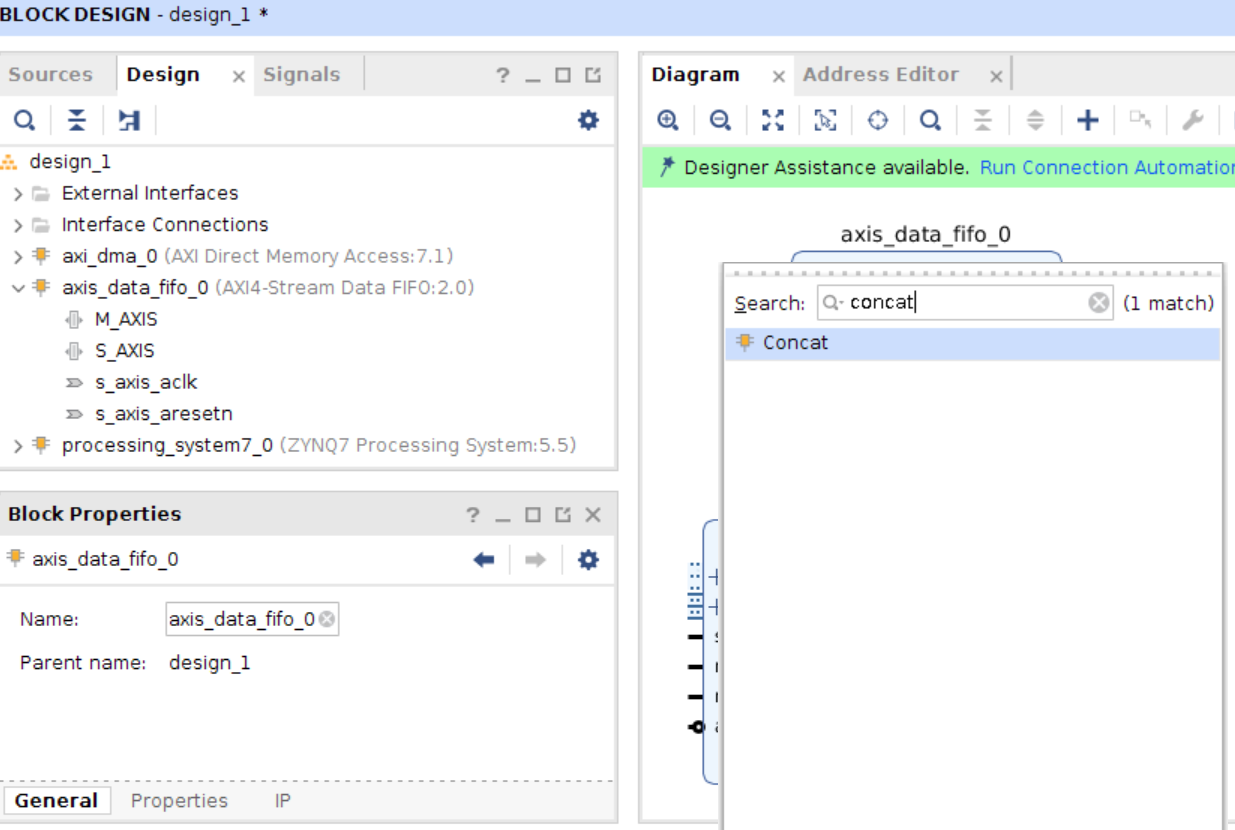

①: 在IP库搜索Concat并添加到当前Block Design中。
添加Concat IP

3.2.5 连线

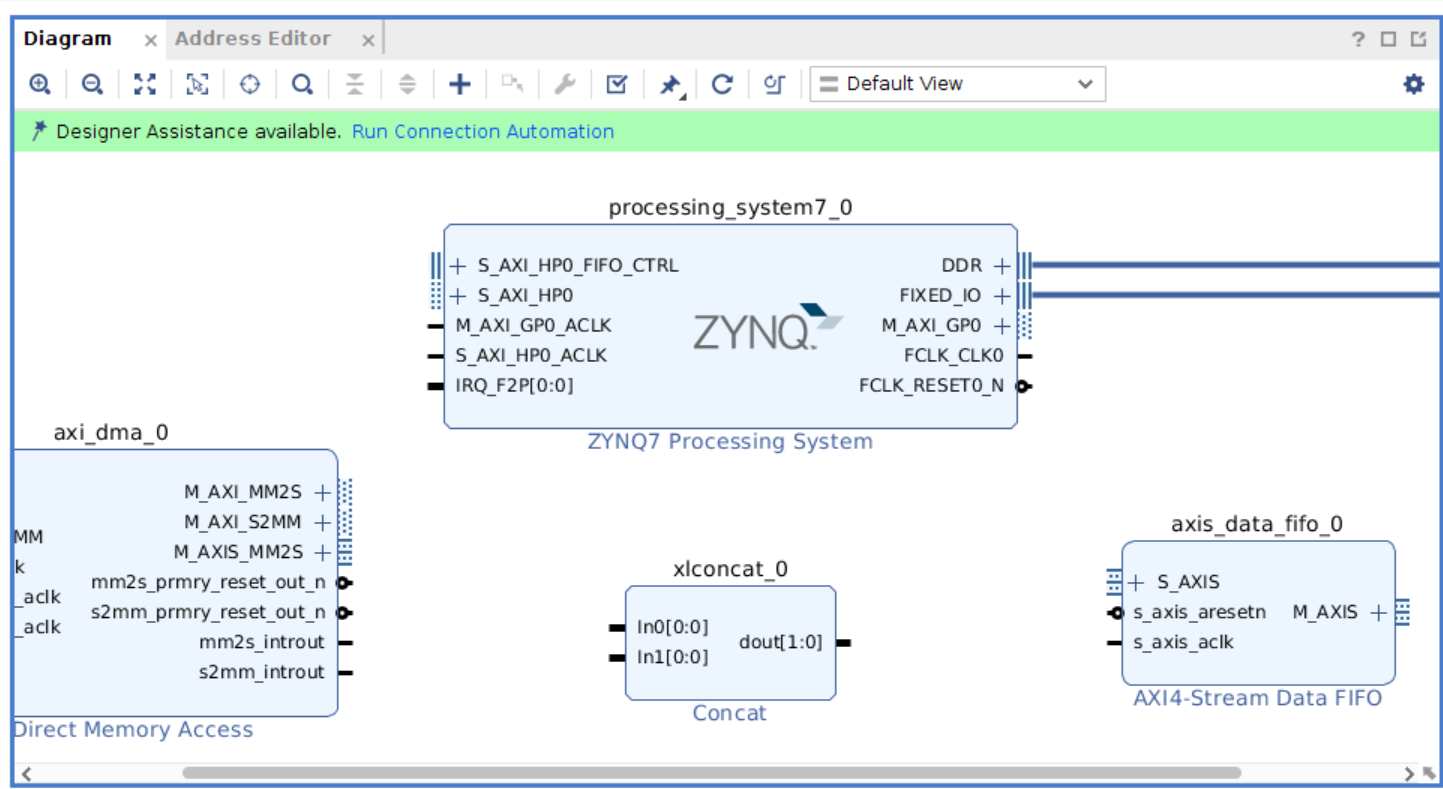

①: 点击工程上方的Run Connection Automation

Run Connection Automation

②: 在弹出窗口中勾选所有接口，点击OK。

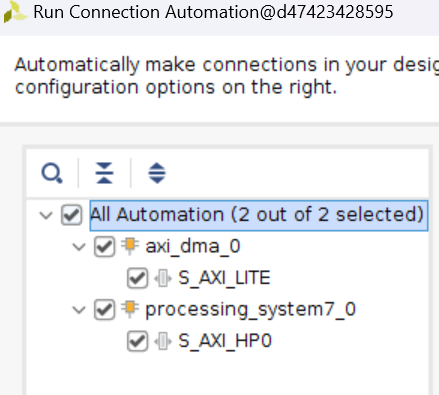

全部接口勾选

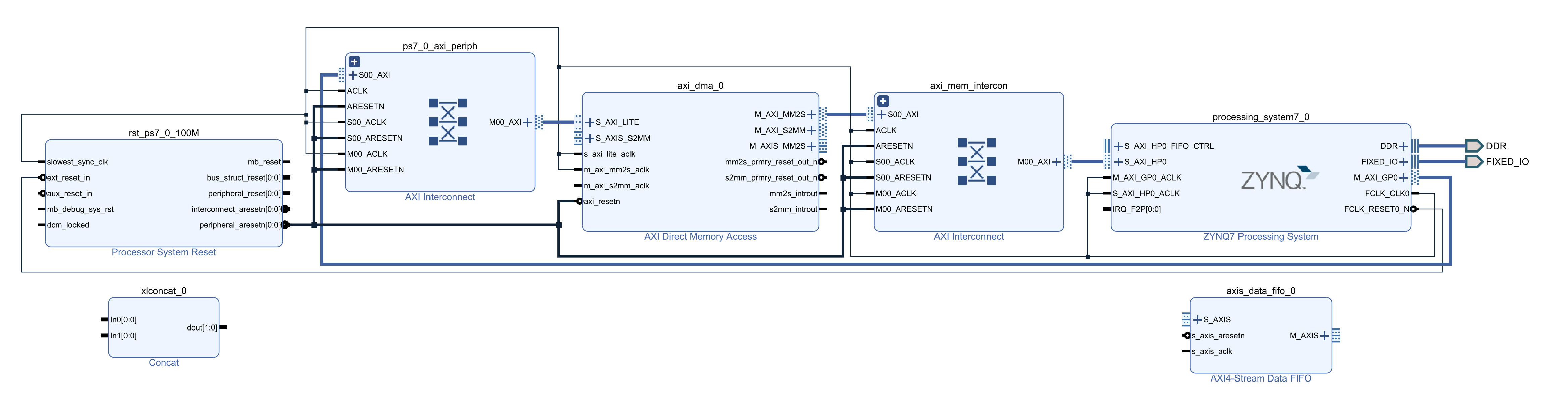

现在的工程不出意外应该长这个样子：
Project 01

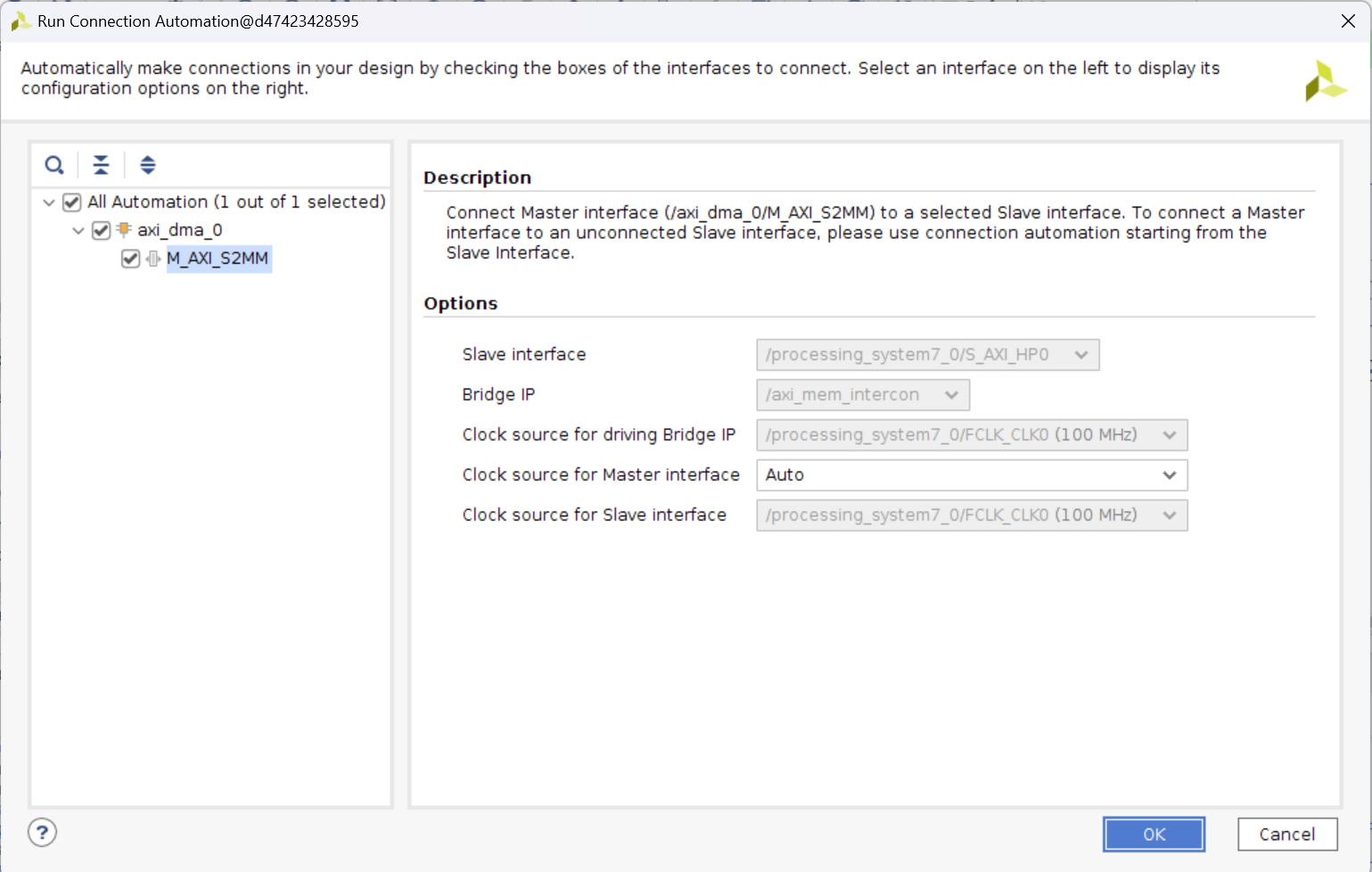

但还有两个模块没有连，我们继续点击Run Connection Automation，点击OK.
Run Connection Automation二周目

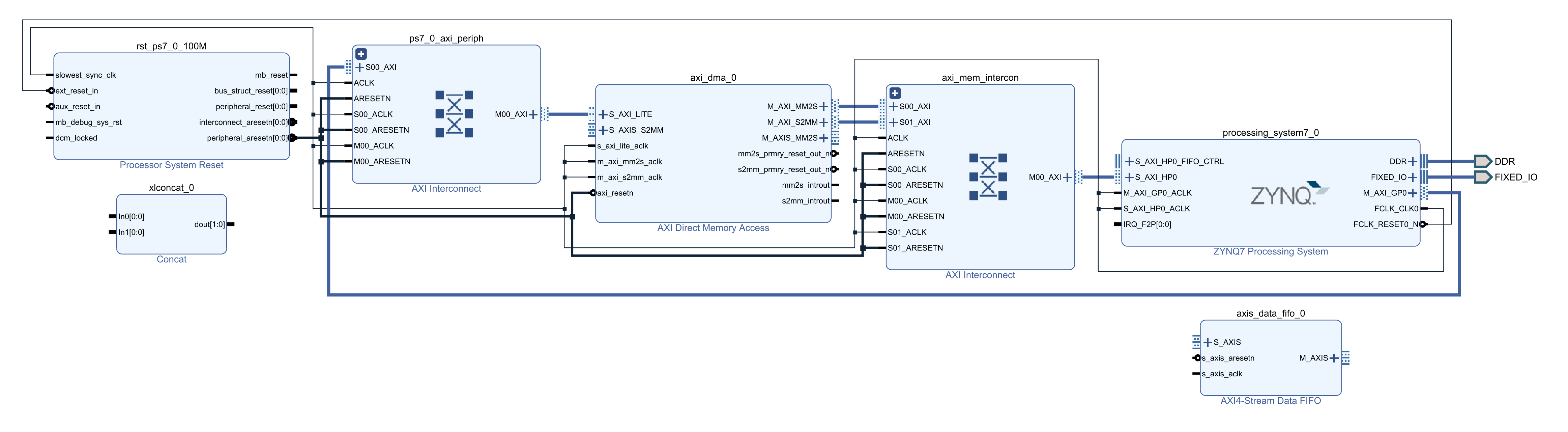

目前的工程长这个样子，至此软件能帮我们自动连线的部分就是这么多了。
Project 02

③: 手动连接以下接口：

接口1	接口2
AXI4 Stream Data FIFO, M_AXIS	AXI Direct Memory Access, S_AXIS_S2MM
AXI4 Stream Data FIFO, S_AXIS	AXI Direct Memory Access, M_AXIS_MM2S
AXI Direct Memory Access, mm2s_introut	Concat, In0[0:0]
AXI Direct Memory Access, s2mm_introut	Concat, In1[0:0]
Concat, dout[1:0]	Zynq7 Processing System, I2Q_F2P[0:0]

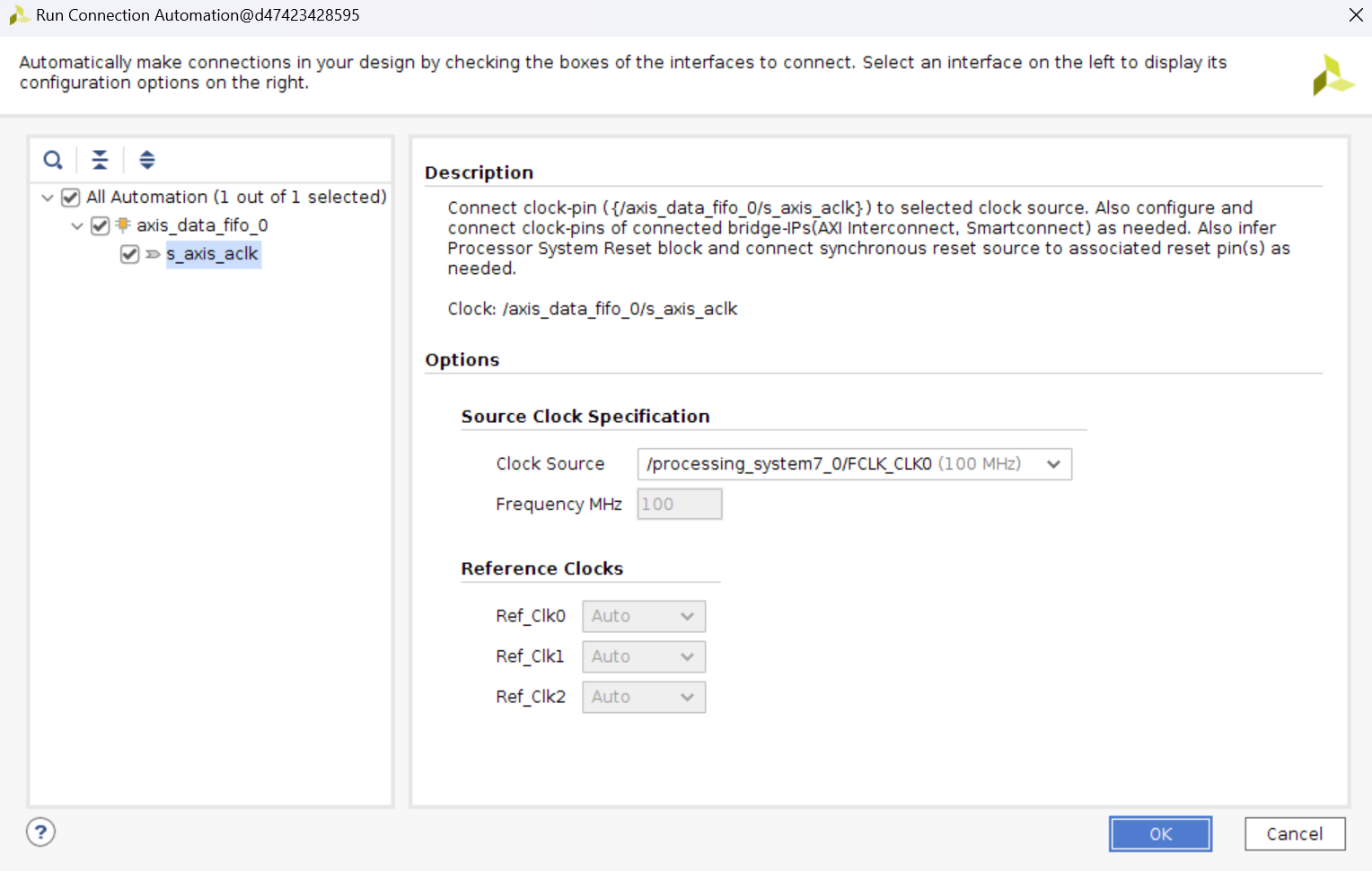

④: 又出现Run Connection Automation, 因为我们还没有配置FIFO的时钟复位等接口。继续点击它：
Run Connection Automation三周目

不做任何修改，点击OK。

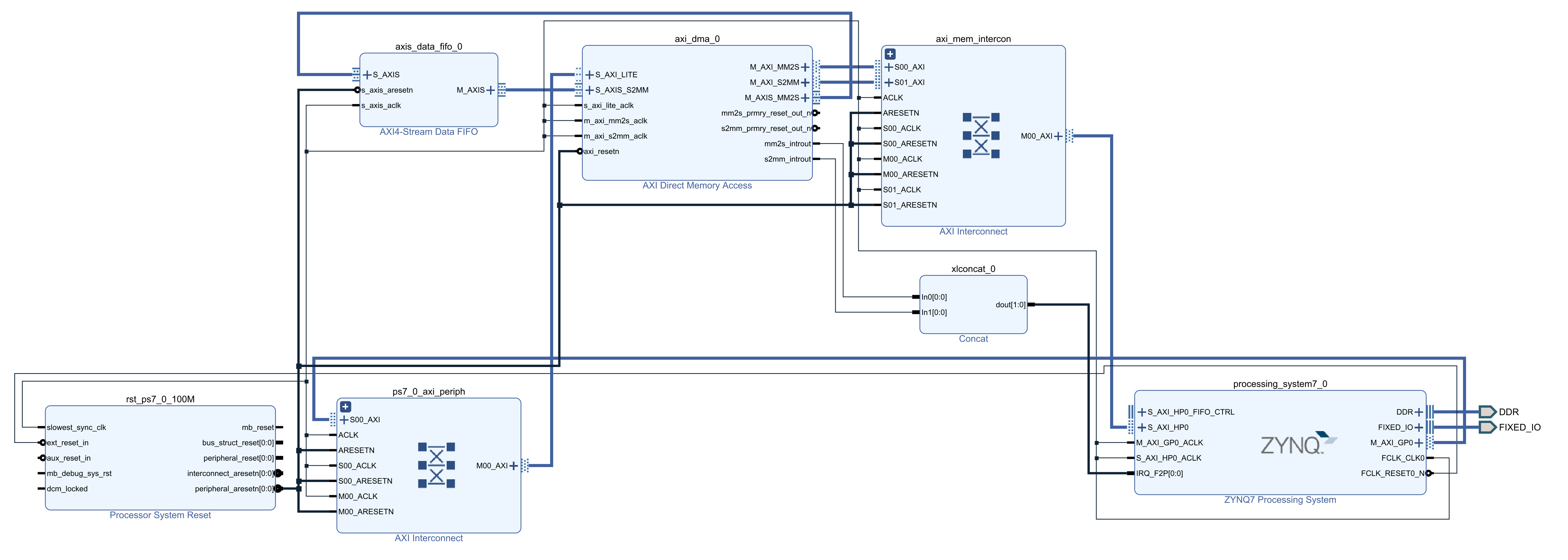

至此，工程创建完成，为下图所示。
创建完成的工程

3.2.6 生成RTL输出文件

注意，在此之前一定要做Create HDL Wrapper.

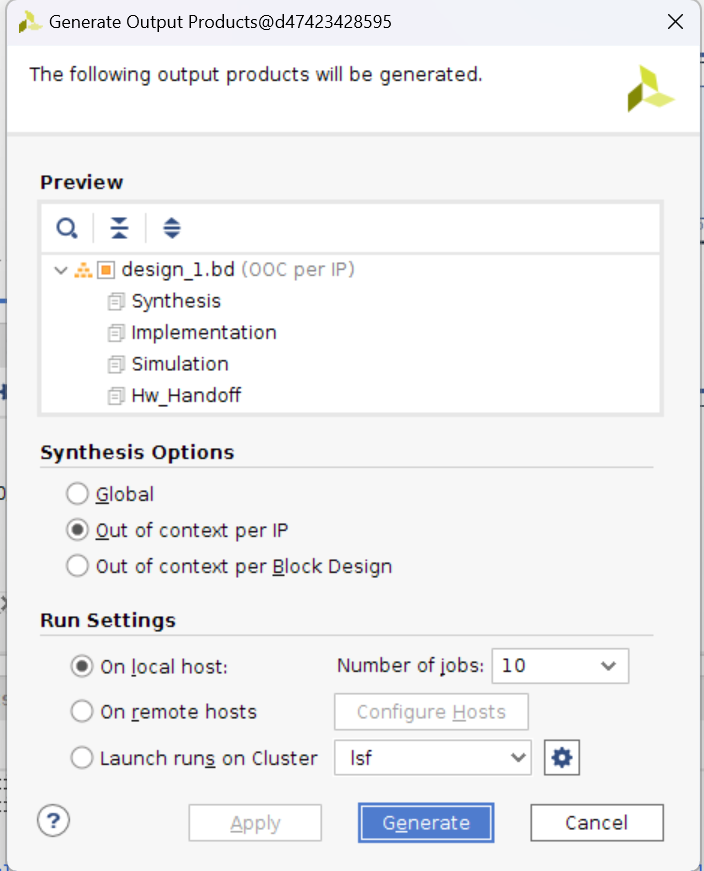

在Sources->Design Sources->design_1 (design_1.bd)上右键点击Generate Output Products. 在弹出界面中更改Synthesis Options为Out of context per IP。必要时可增大Number of jobs。点击Generate。

生成RTL输出文件
